Strassenplanung
Die Neuentwicklung der CADdy Straßenplanung mit vielen etablierten Funktionen und zahlreichen Zusatzentwicklungen und Verbesserungen sorgen für ein leistungsstarkes und effizientes Tiefbaumodul.
CADdy STx Straßenplanung Datenblatt – PDF Download
CADdy STx Straßenplanung Video Tutorials – YouTube Link
[/fusion_text][fusion_text]
- Mit dem Modul Straße werden komfortable Funktionen zur Planung von inner- und ausserörtlichen Straßenbauprojekten bereitgestellt
- Datenbankgestützte, objektorientierte Straßenbaulösung
- Der Aufruf erfolgt aus dem Lageplanmodul V2 (vermessungstechnische Plangestaltung)
- Alle Funktion von V1, V2, V3 stehen während der Bearbeitung zur Verfügung ohne das Projekt zu verlassen.
- Hierbei kann auf die im Modul V2 (vermessungstechnische Plangestaltung) erzeugten Vermessungsdaten zurückgegriffen werden. Zur Ermittlung der Geländehöhen besteht eine direkte Anbindung an das Modul V3 (Digitales Geländemodell).

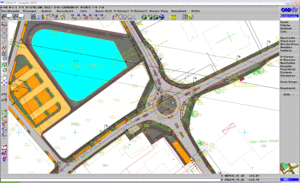

- Mehrfenstertechnik für gleichzeitiges Bearbeiten von Lageplan, Gradiente und Schnitte
- Neue Benachrichtigungstechnik der unterschiedlichen Bearbeitungsfenster mit automatischer Nachführung
- Gleichzeitiges Arbeiten im V2 Lageplan, digitalem Geländemodell oder im vermessungstechnischen Berechnungsteil.
- Unbeschränkte Undo/Redofunktionalität auf den Straßendaten mit Einzelschrittselektion
- Übernahme von Planungselementen in den Lageplan und Abstecksplan

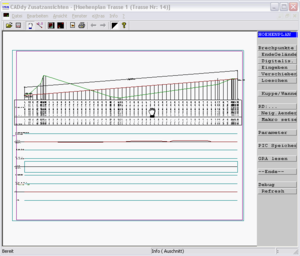

- Grafischer Achs- und Gradientenentwurf, beliebig viele Trassen/Projekte
- Planung über Tangentenpolygon oder Elementeingabe. Wendelinien oder Zwangspunkte möglich
- Datenausgabe für V2 Profile-Funktion (.QUE) und für verschiedene 3D Applikationen z.B. Google Earth (.KML), VRML
- RAS-Parameterprüfung, Plangestaltung nach RE, Listenausgabe aller Ergebnisse und Absteckskizzen
- beliebig viele Fahrbahnränder mit umfangreichen Randbibliotheken nach RAS-Ö, RAS-L, RAS-Q und RAR
- Visualisierung des Planungskörpers und Geländes

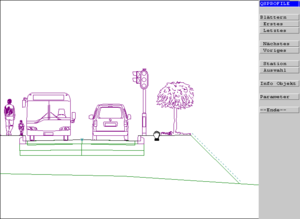

- Grafische Definition der Straßenquerschnitte mit umfangreichen Bibliotheken für Baugruppen (z.B. nach STLB, STLK und RAS-Ew) einschließlich Lärmschutzwall und Deckenaufbauten (RSTO-86, RSTO-E91)
- Straßenquerschnittskonstruktion mit Ein-blendung beliebiger Profile, die wahlweise aktiv an die Ränder angepasst werden können
- Verschnitt der Straßenprofile mit dem Urgelände (auch nach RAS-Q), z.B. durch Böschungen oder Gräben
- Individuell anpassbare Berichtsfunktion mit mannigfaltigen Ausgabemöglichkeiten
- Direkter Anschluss an das Modul CADdy Mobil für das schnelle und genaue Abstecken der geplanten Trassen
- mitgelieferter Bauteilkatalog mit Ergänzungsmöglichkeit
